ENCODER TAY QUAY PHÁT XUNG CHO MÁY CNC, HỆ THỐNG PLC

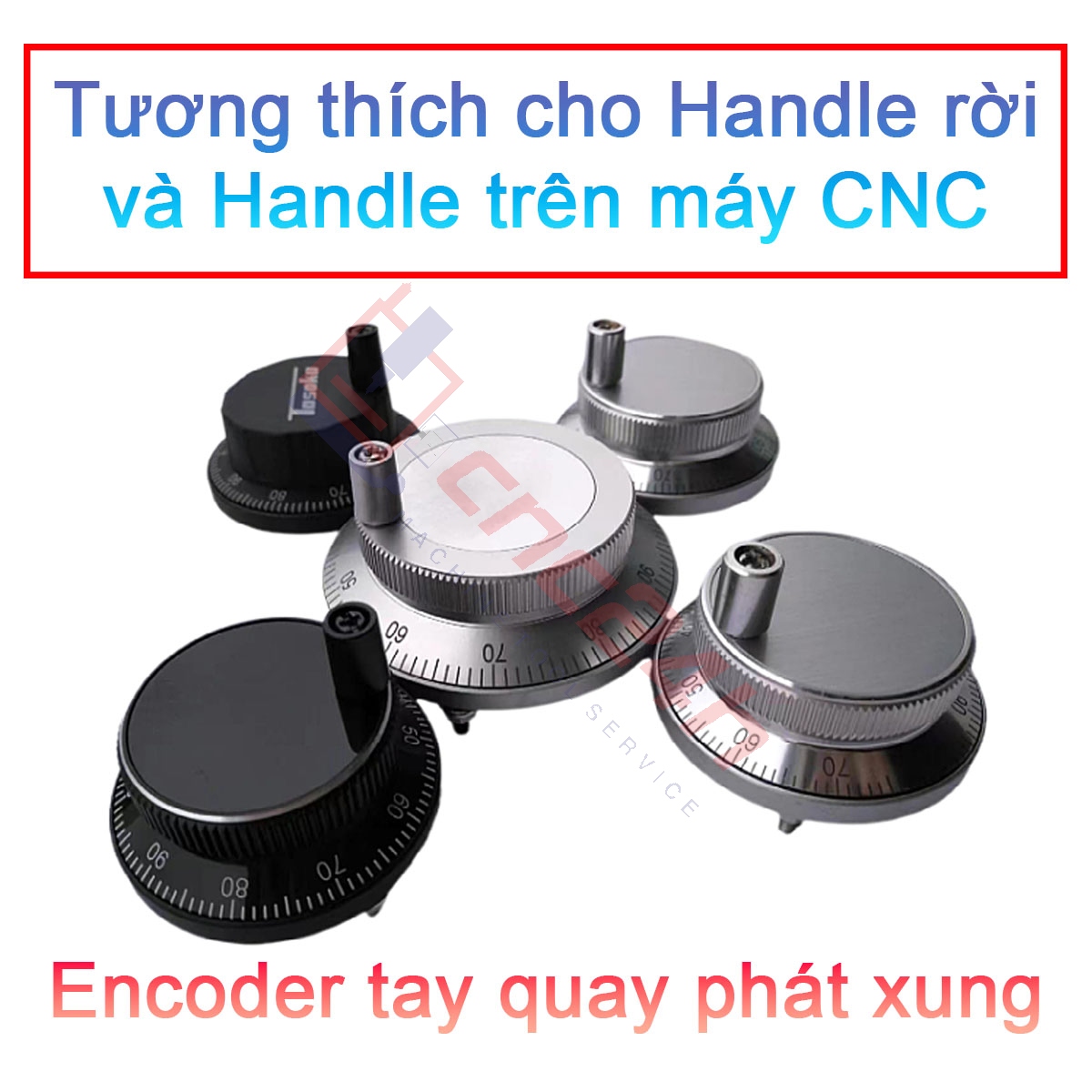

Encoder tay quay phát xung được dùng thay thế cho các loại handle, handwheel, MPG của máy phay, tiện CNC. Giải pháp điều khiển chính xác cho máy CNC và các hệ thống PLC.

MÔ TẢ SẢN PHẨM ENCODER TAY QUAY PHÁT XUNG MÁY CNC

Encoder tay quay phát xung là thiết bị không thể thiếu dành cho các hệ thống CNC, máy tiện, máy cắt laser, plasma và tự động hóa công nghiệp. Với thiết kế chắc chắn, độ chính xác cao và khả năng tương thích rộng, sản phẩm này sẽ giúp bạn thao tác dễ dàng và nâng cao hiệu suất gia công.

Độ chính xác cao: phù hợp cho ứng dụng điều khiển vị trí và tốc độ.

Thiết kế bằng hợp kim nhôm bền, nhẹ và chắc chắn. Chịu được môi trường công nghiệp khắc nghiệt.

Điện áp hoạt động và độ phân giải của encoder có nhiều tùy chọn để phù hợp với hệ thống kết nối.

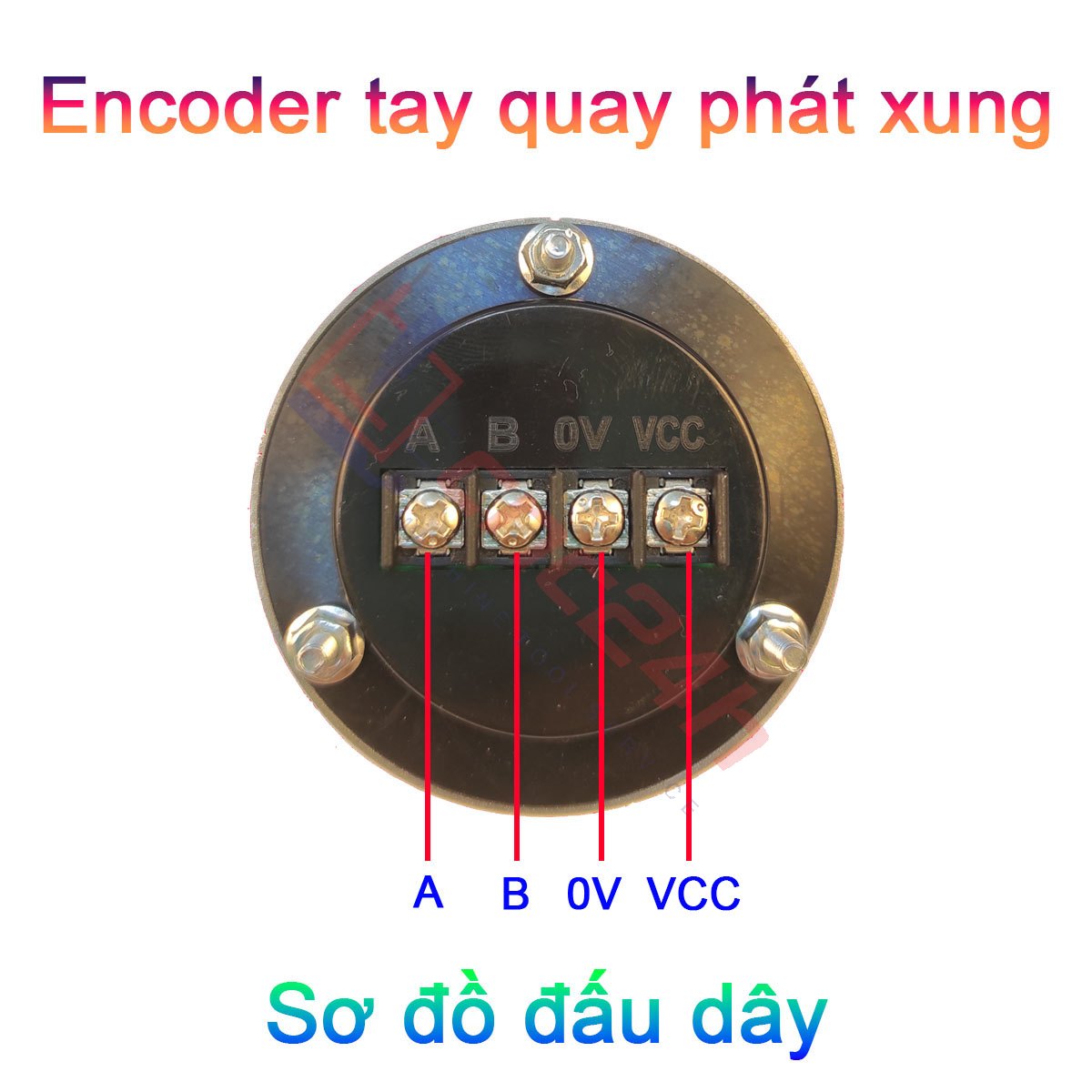

Số dây tín hiệu: 4 dây (A, B, 0V, VCC)

Hàng mới 100%

PHÂN LOẠI ENCODER TAY QUAY PHÁT XUNG:

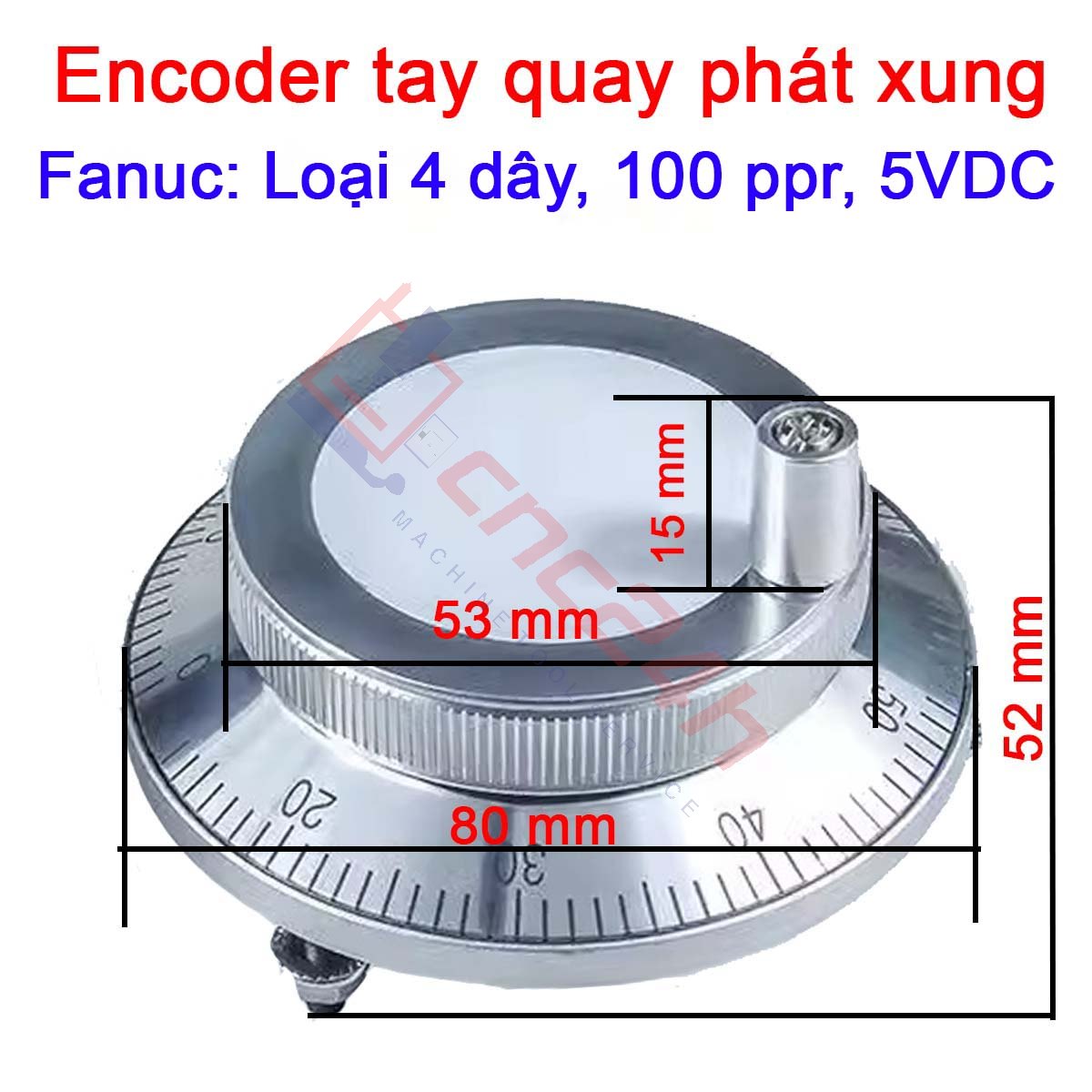

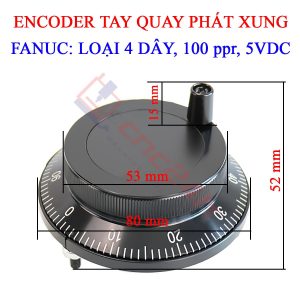

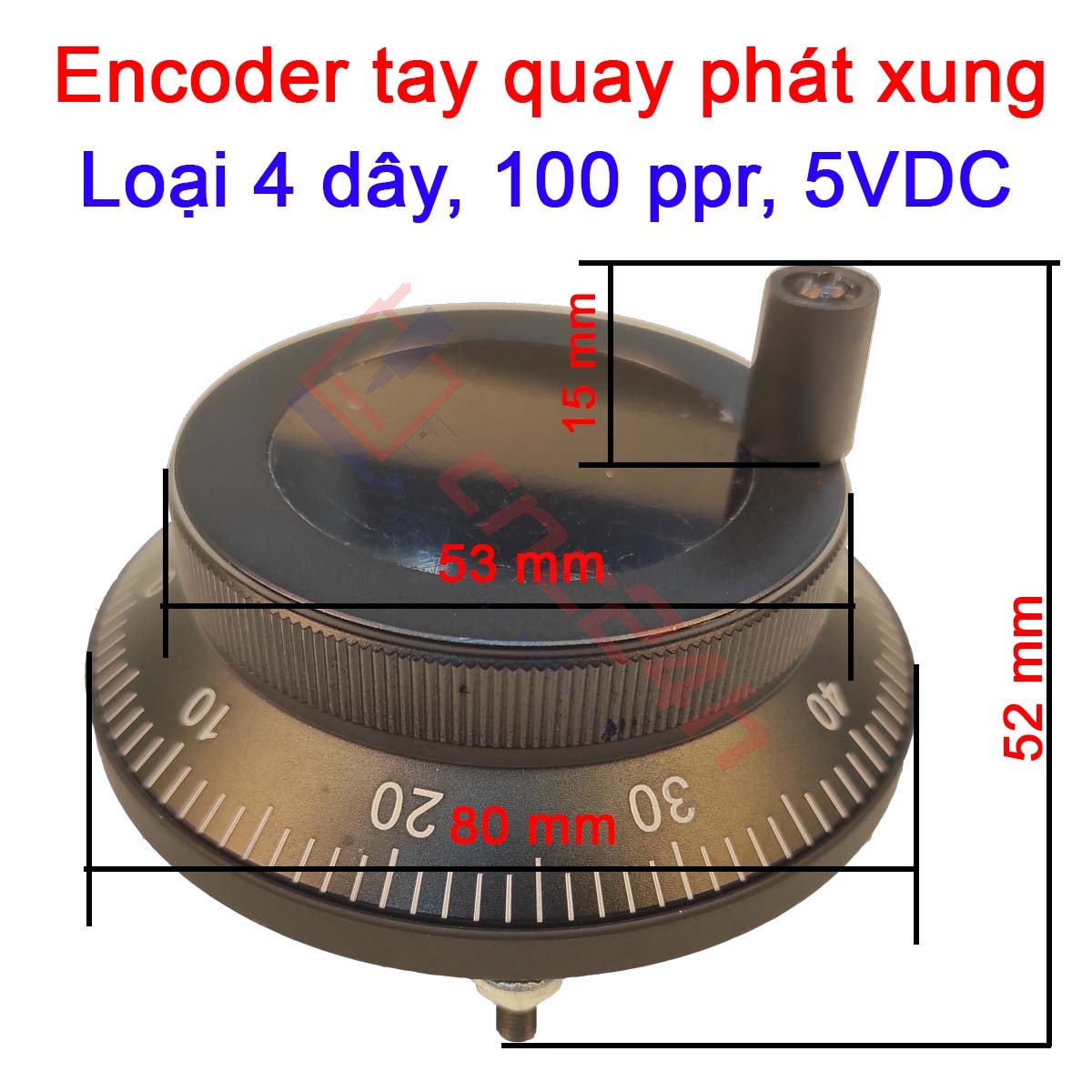

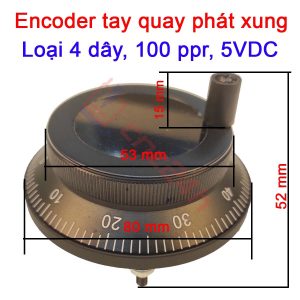

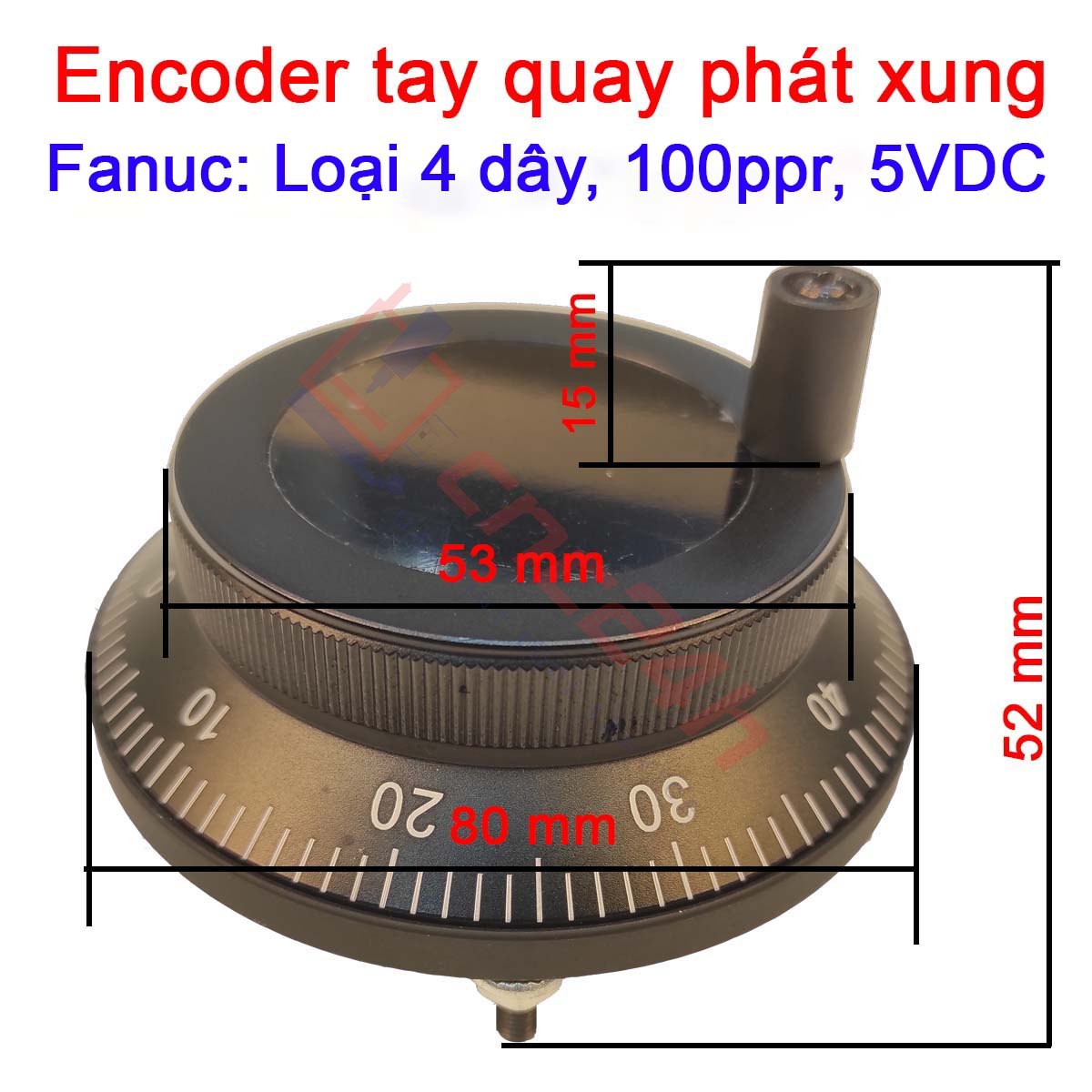

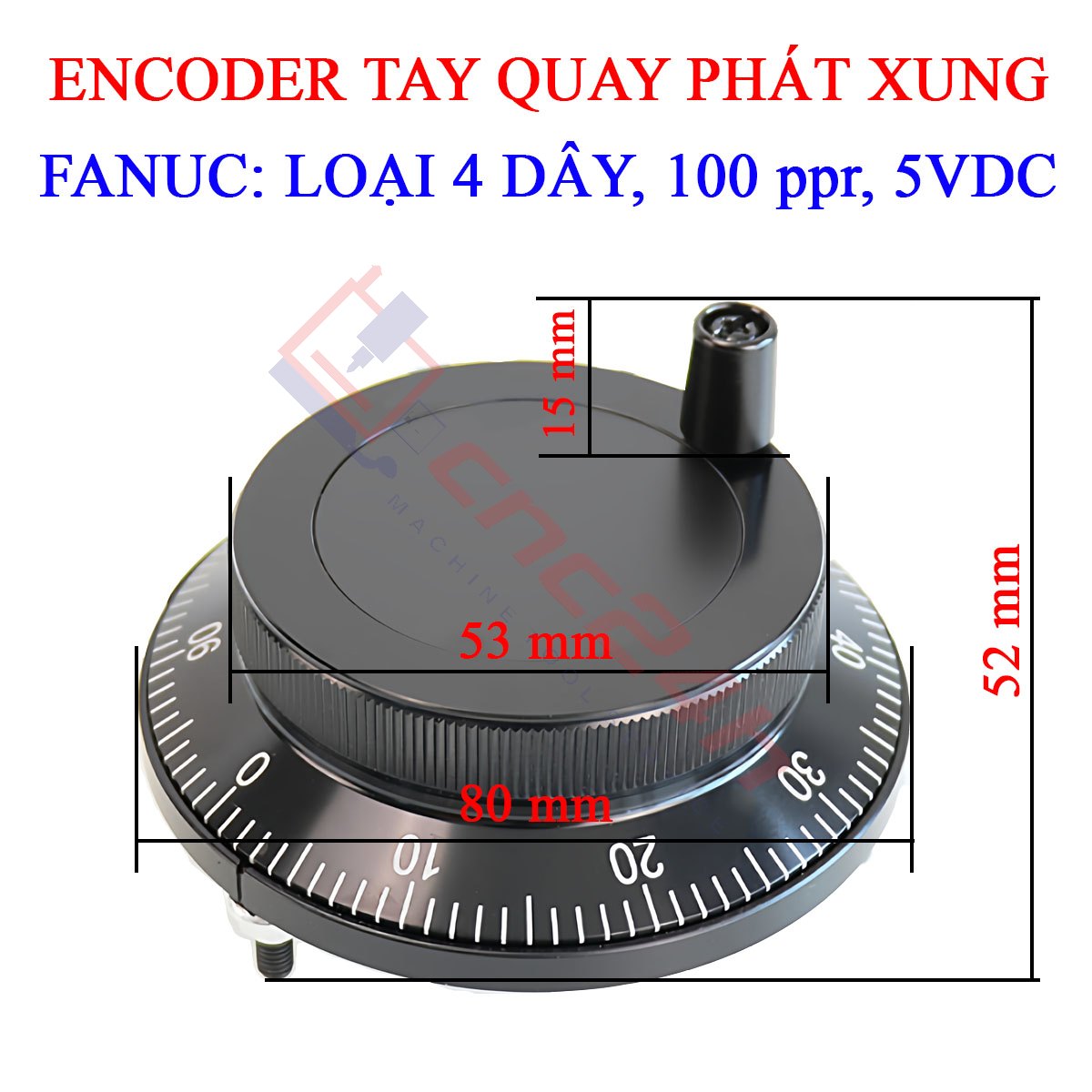

✅ Dành cho hệ thống máy CNC Fanuc:

Điện áp hoạt động: 5 VDC

Độ phân giải của encoder: 100 ppr (100 xung/vòng)

Số dây tín hiệu: 4 dây (A, B, 0V, 5VDC)

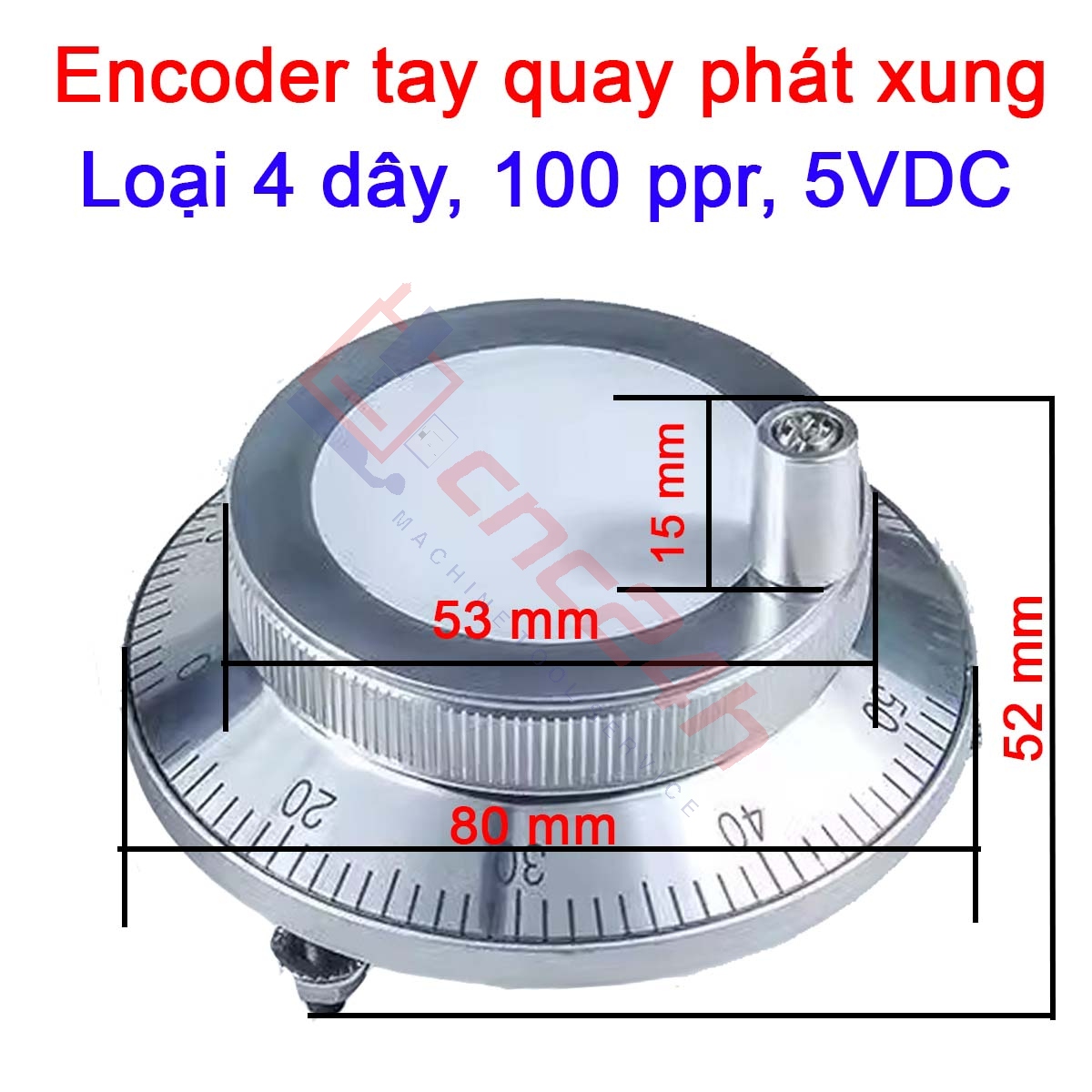

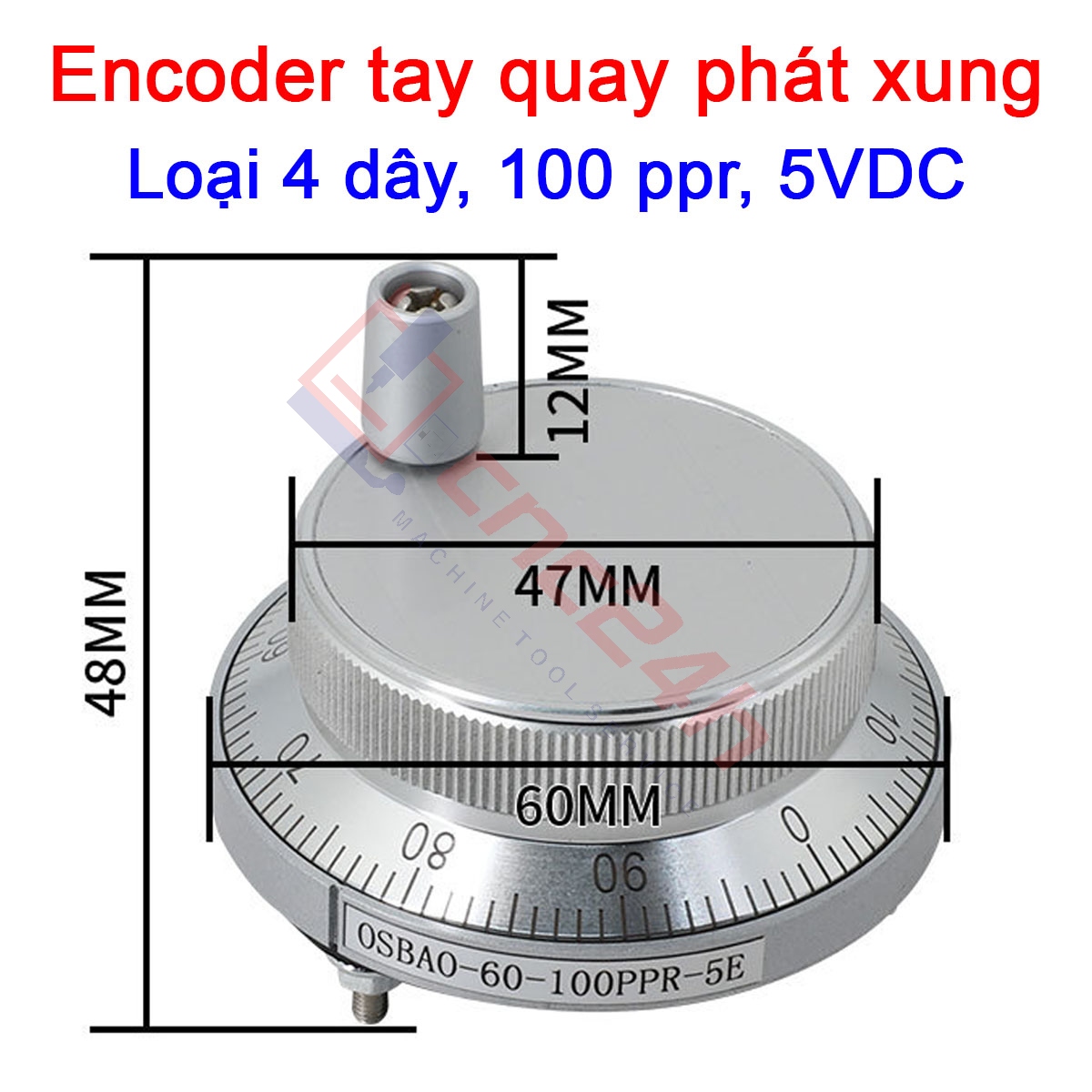

Kích thước: Có 2 loại là 60 mm hoặc 80 mm

Chất liệu: Nhôm đen hoặc nhôm bạc

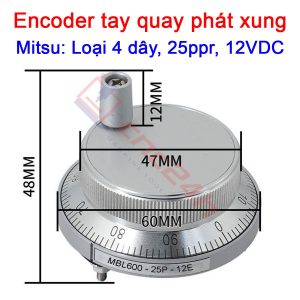

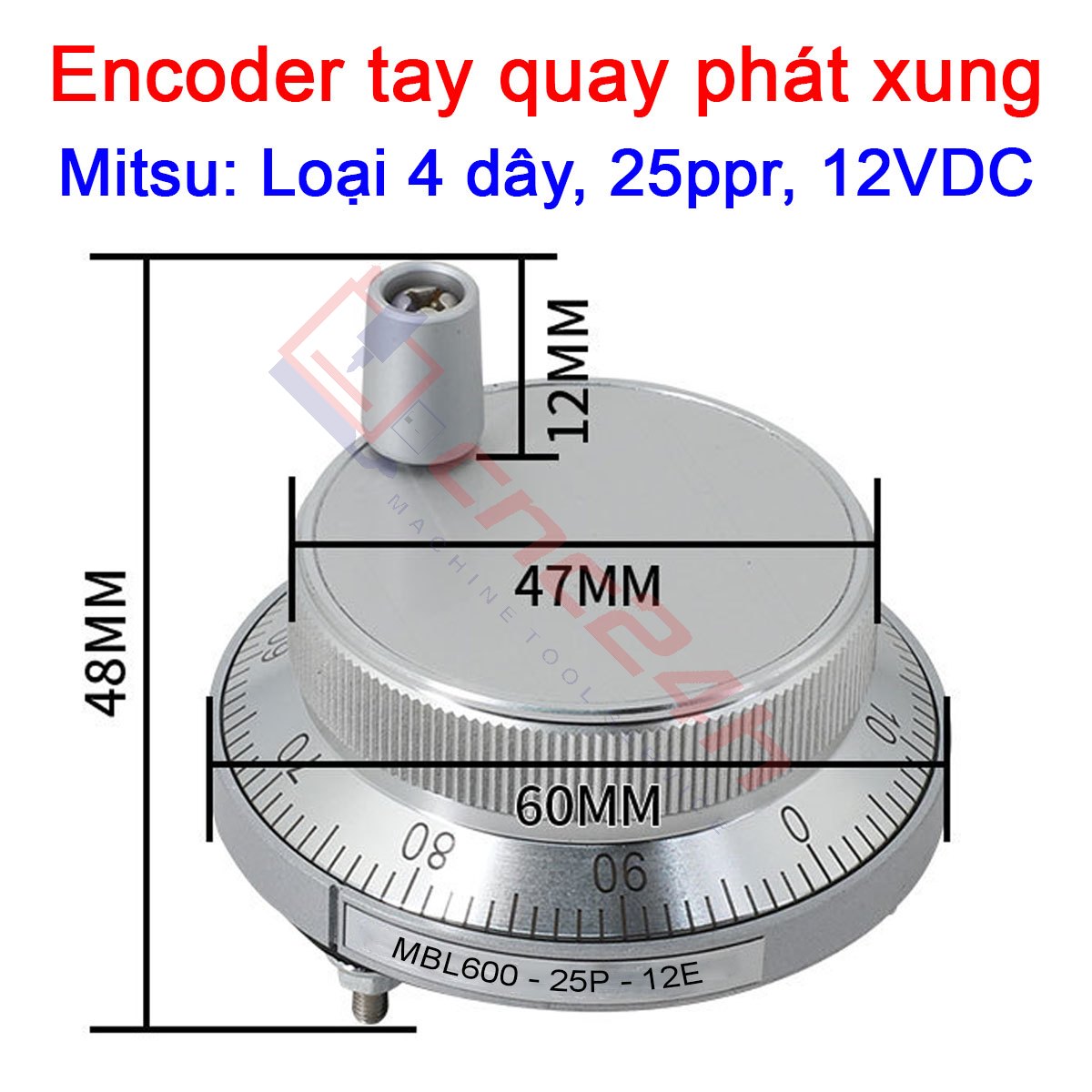

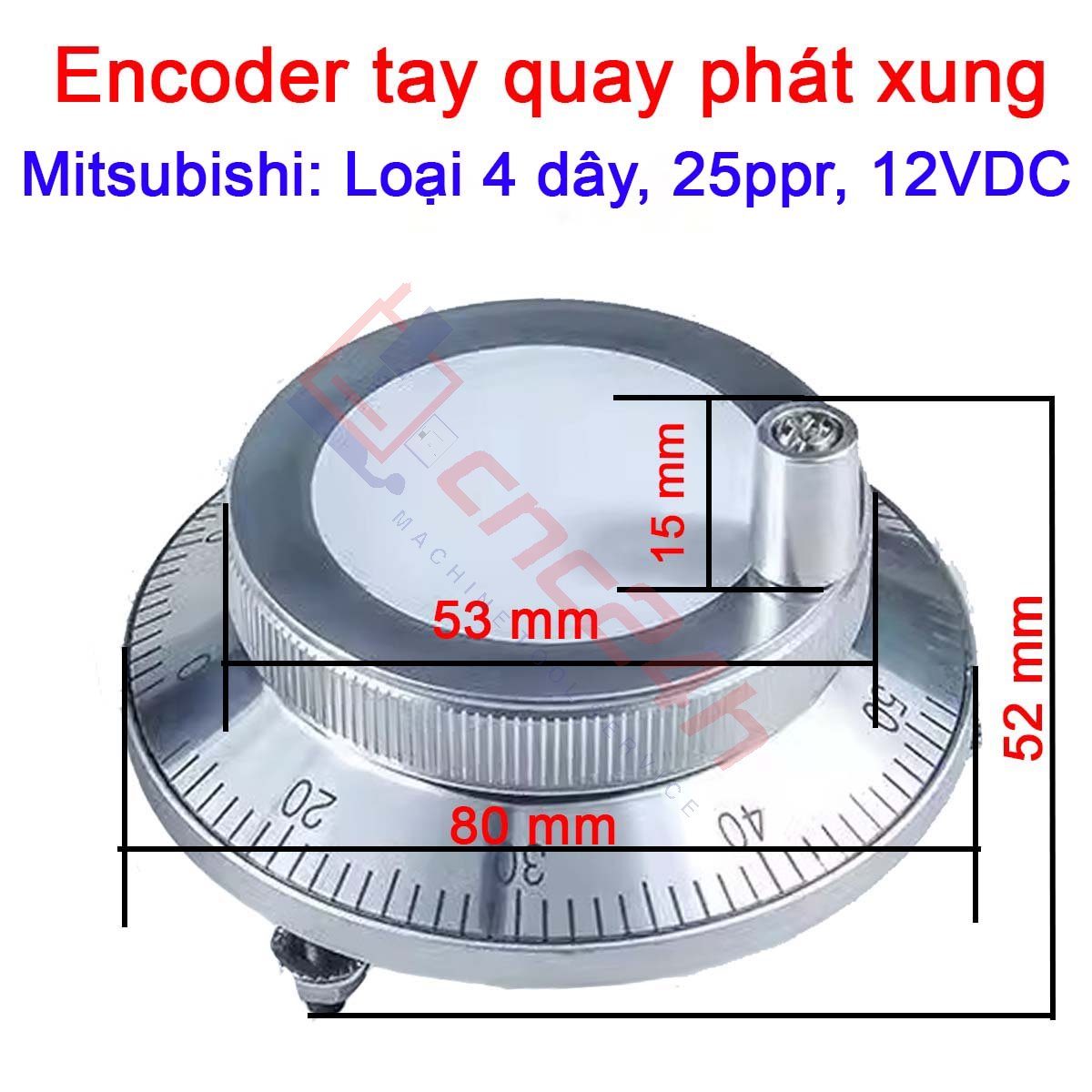

✅ Dành cho hệ thống máy CNC Mitsubishi (Meldas):

Điện áp hoạt động: 12 VDC

Độ phân giải của encoder: 25 ppr (25 xung/vòng)

Số dây tín hiệu: 4 dây (A, B, 0V, 12VDC)

Kích thước: 80 mm

Chất liệu: Nhôm bạc

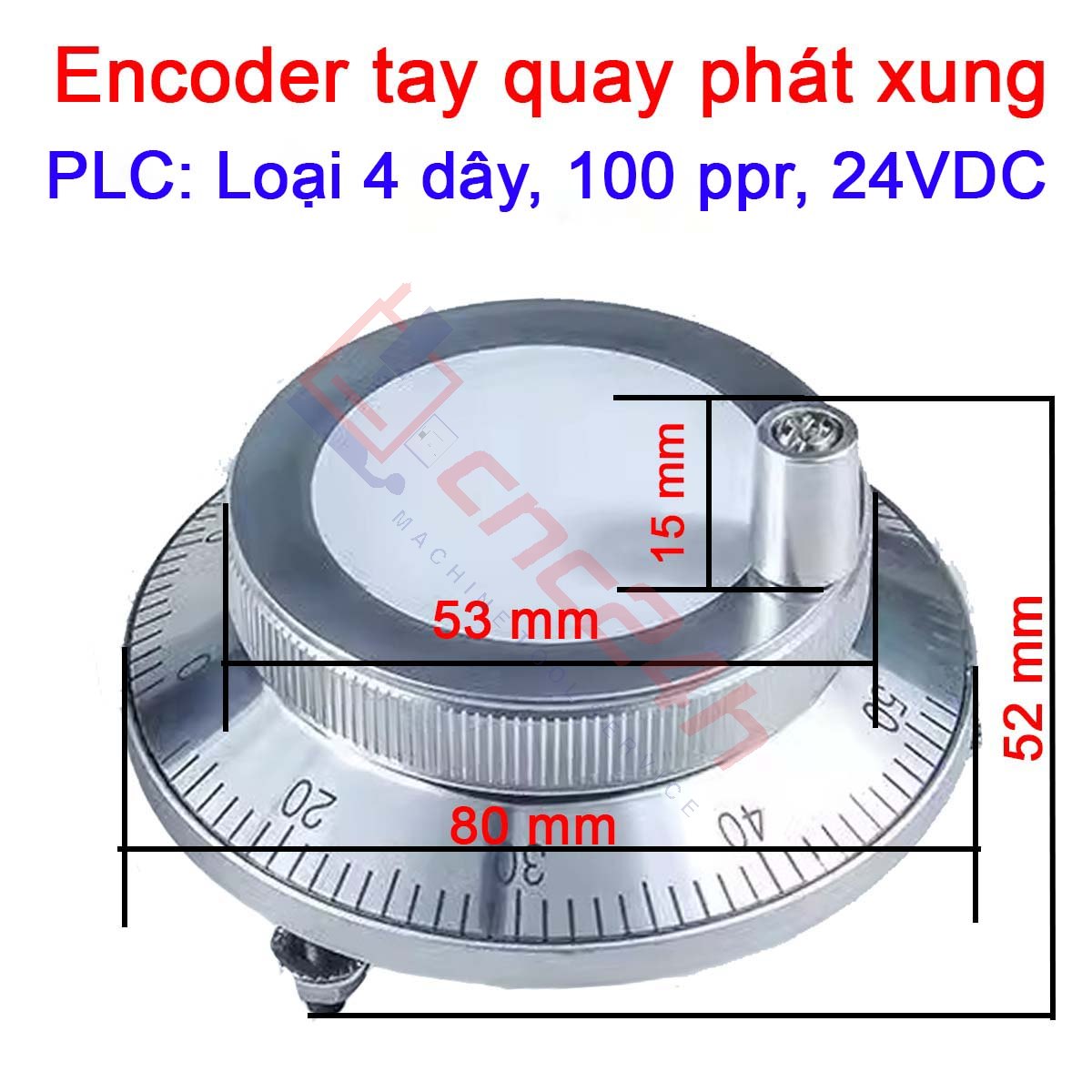

✅ Dành cho hệ thống PLC:

Điện áp hoạt động: 24 VDC

Độ phân giải của encoder: 100 ppr (100 xung/vòng)

Số dây tín hiệu: 4 dây (A, B, 0V, 24VDC)

Kích thước: 80 mm

Chất liệu: Nhôm bạc

HƯỚNG DẪN SỬ DỤNG ENCODER TAY QUAY PHÁT XUNG

Tương thích: Phù hợp thay thế cho các bộ MPG, handle, hanwheel, tay cầm phát xung của máy CNC hệ điện Fanuc 3, 6, 10/11, 0, 15, 16/18/21, 16i/18i/21i, 0i, 30i, 31i, 32i,…, các máy hệ điện Meldas Mitsubishi, hệ thống PLC và các hãng tương tự khác.

   Hướng dẫn lắp đặt:

• Tắt máy, đánh dấu thứ tự các dây tín hiệu ở bộ handle, handwheel cũ
• Đấu các dây tín hiệu vào Encoder phát xung mới, chú ý đúng tên chân tín hiệu, đúng mức điện áp.
• Bật máy và vận hành lại.
• Nếu hệ thống vận hành ngược chiều, có thể đổi lại 2 chân tín hiệu A và B

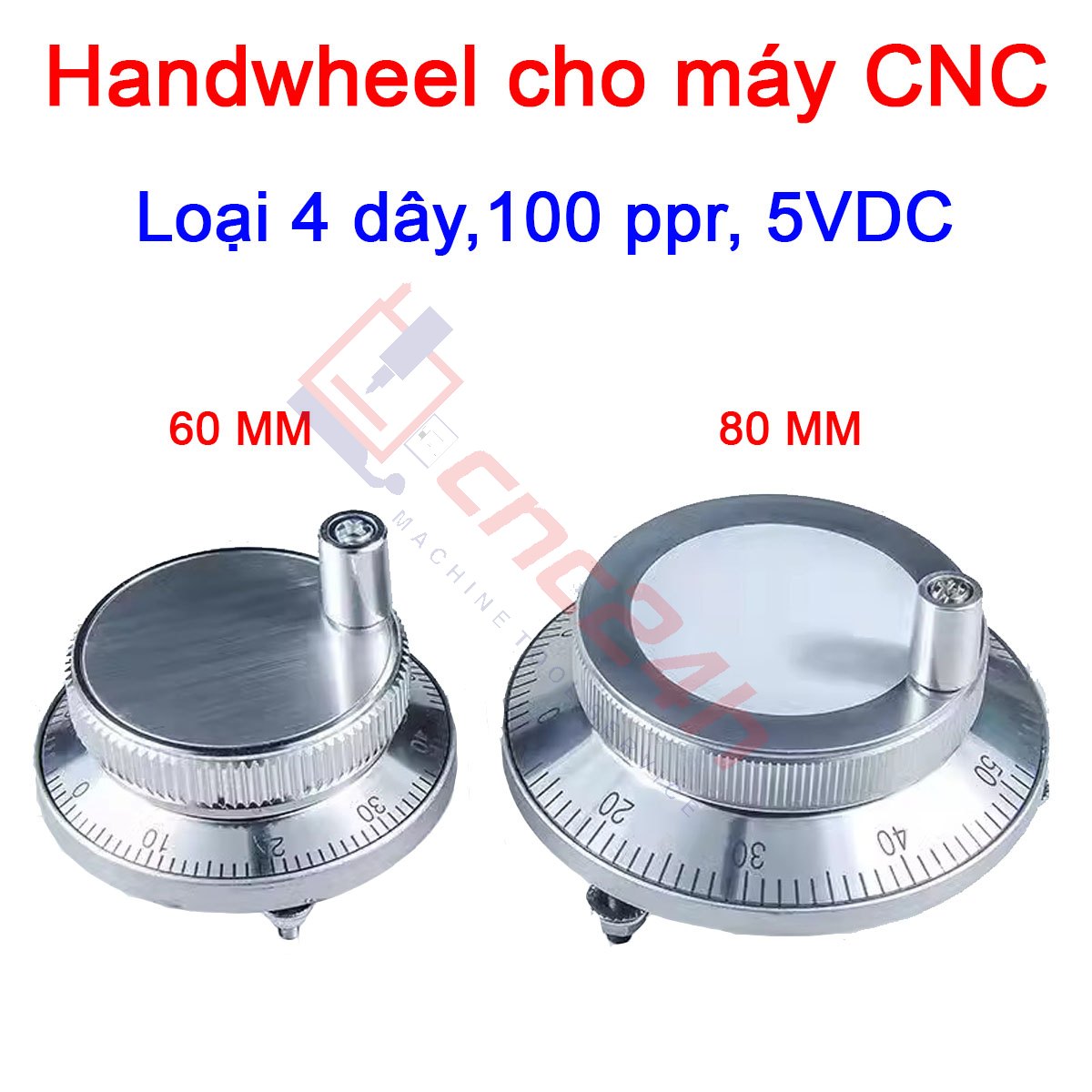

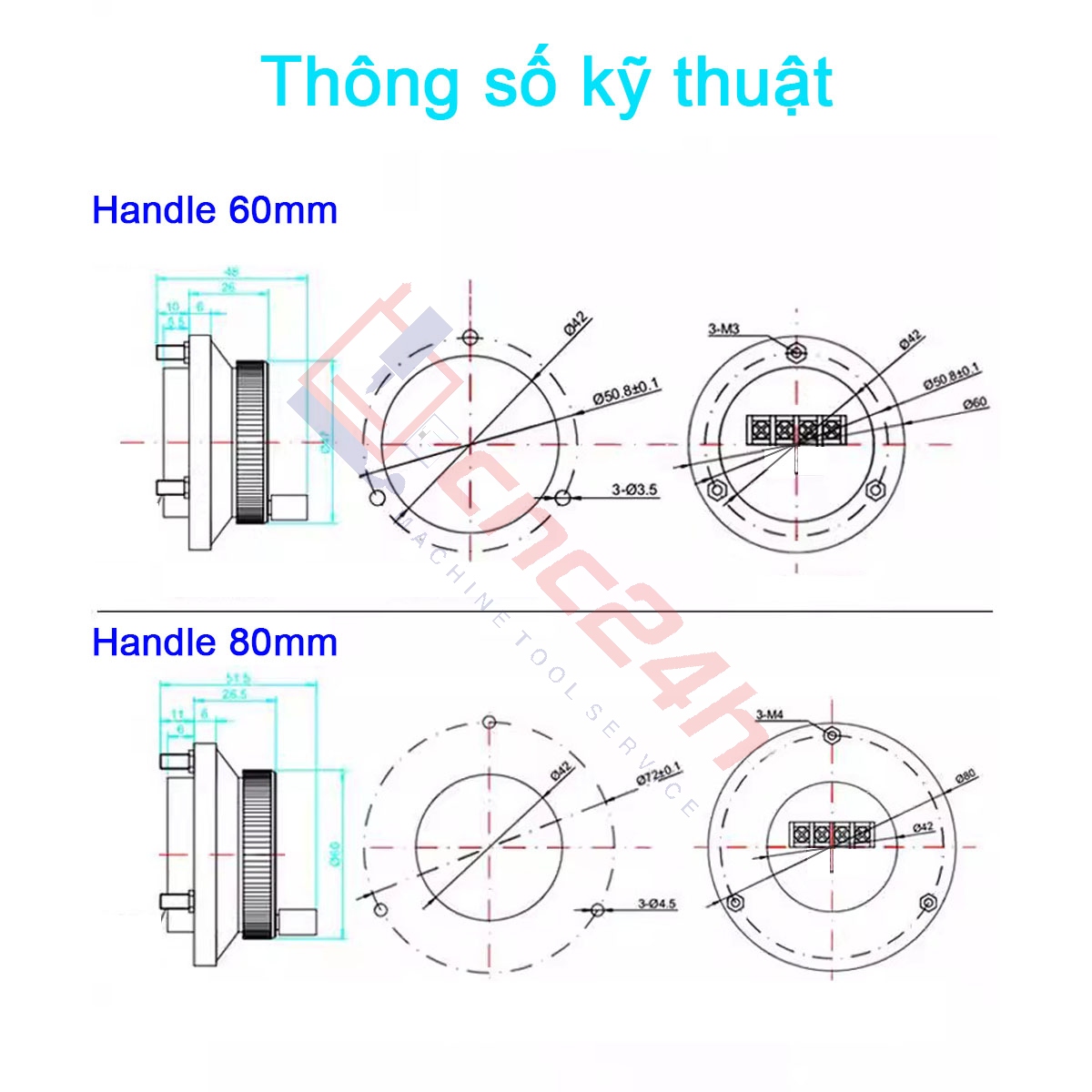

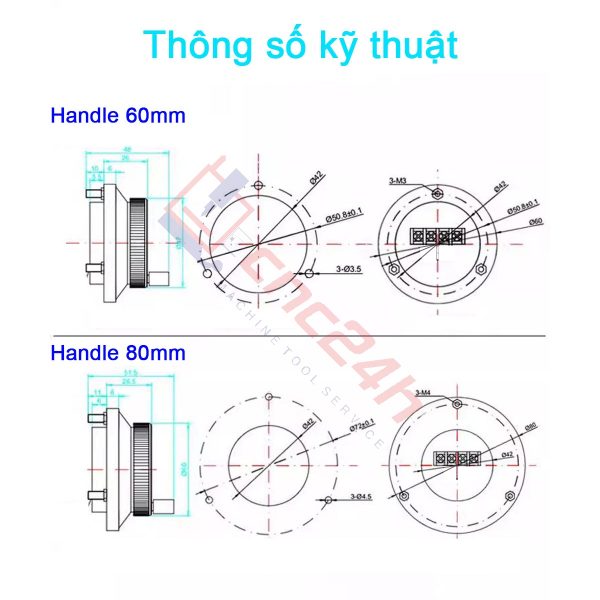

Kích thước: có 2 loại encoder phát xung với đường kính ngoài là 60 mm và 80 mm.

GHI CHÚ:

Đấu ngược dây tín hiệu xung A, B có thể làm encoder quay ngược chiều.

Cấp sai mức điện áp có thể làm hỏng Encoder.

CHÍNH SÁCH BẢO HÀNH

 Tất cả các thiết bị đều được kiểm tra và test trước khi giao hàng

 Các trường hợp không bảo hành:

• Bị rơi, vỡ, cấn móp
• Lắp đặt sai làm hư hỏng
• Đấu sai điện áp nguồn
